रेडियेटर

  RADIATOR



रेडियेटर का काम इंजन से आने वाले गर्म कूलेंट को ठंडा करना होता है रेडियेटर को वाहन के आगे लगाया जाता है, जिसके कारण जब वाहन चले तो बाहर की हवा रेडियेटर पर आ सके, रेडियेटर के पीछे कूलिंग फैन लगा होता है जो इंजन के क्रैंक शाफ़्ट द्वार पुल्ली और बेल्ट से जुड़ा होता है रेडियेटर कई भागो से मिलकर बना होता है जैसे (अपर,टैंक,लोअर टैंक,फिन्स,कॉपर ट्यूब,रेडिटोर प्रेशर कैप,कोर,लीक ऑफ पाइप,आउटलेट) जब इंजन चलता है तब वाटर जैकेट में कूलेंट का टेम्प्रेचर बढ़ जाता है और थर्मोस्टेट वाल्व खुल जाता है और ये गर्म कूलैंट होस पाइप से होता हुआ रेडियेटर के अपर टैंक में कूलैंट भर जाता है अपर टैंक में आने के बाद कूलैंट पतली कॉपर टूयब से होकर निचे लोअर टैंक में पहुंचता है, इन कॉपर टूयब के साथ फिन्स को लगाया जाता है, जो कॉपर टूयब की गर्मी को अपने में अवशोशीत कर उसे वातावरण में भेज देते है, इस संरचना को कोर कहा जाता है, लोअर टैंक में आने के बाद  कूलेंट का तपमान काफी कम हो जाता है और इंजन में लगा वाटर पंप इस कूलेंट को खींचकर वाटर जैकेट में भेज देता है।

साथ ही इसमें एक लीक ऑफ पाइप लगा होता है जिसको कूलैंट टैंक से कनेक्ट किया जाता है जब इसमें कूलेंट काम पड़ता है तब ये इसमें से कूलेंट को ले लेता है।
अगर जब कूलेंट को चेंज करना हो तो ,लोअर टैंक के निचे एक ड्रेन प्लग लगा होता है जिसको खोलके रेडियेटर का कूलैंट बाहर निकला जा सकता है।

इंजन के कूलिंग सिस्टम के बारे में आप यहाँ इस लिंक से विस्तार से जान सकते है।

• Engine Cooling System

• Radiator pressure cap

• Water-pump

• Thermostate-valve

• Water Jackets


रेडिएटर में कोर क्या है?
रेडिएटर में एक ऊपरी टैंक, एक निचला टैंक होता है और ऊपरी और निचले टैंक के बीच में रेडिएटर कोर होती है। कोर ट्यूब्स और फिंस से बनी होती है,इन ट्यूब्स मै कूलेन्ट चलाता है और फिंस की सहायता से ट्यूब्स के कूलेंट की गर्मी को वायुमण्डल में स्थानांतरित करते है।

रेडिएटर कोर दो प्रकार के होते है

1) Tubular type radiator core
2) Celular radiator core
ट्यूबलर कोर: ट्यूबलर में ऊपरी और निचले टैंक ट्यूबों से जुड़े होते हैं। इन नलियों से होकर कूलेंट गुजरता है। वायुमंडल में गर्मी को अवशोषित करने और विकिरण करने के लिए ट्यूबों के चारों ओर कूलिंग फिंस होती हैं। ये ट्यूब कॉपर  की बनी होती है जिसके साथ फिन्स लगी होती है।
यदि ये ट्यूब्स ब्लॉक हो जाये तो कूलैंट इनमे से नहीं जा सकेगा और कूलिंग नहीं हो पायेगा।

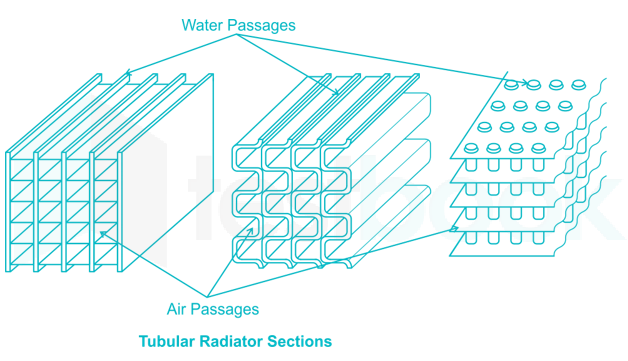

ट्यूबलर टाइप रेडिएटर कोर

सेलुलर कोर:इसे हनीकॉम्ब रेडिएटर भी कहते है क्योंकि इसका कोर मधुमक्खी के छत्तो के आकर का होता है। इसमें टूयब के अंदर से हवा आर-पार बहती है और कूलेंट टूयब के बाहर से बहता है ।
कोर की सामग्री तांबे और पीतल की होती है और ये हिस्से आम तौर पर सोल्डरिंग द्वारा एक साथ जुड़े होते है।

सेलुलर टाइप रेडिएटर कोर

विस्तृत से अगले Blog में जानेंगे।
